Ваттметр

В наши дни трудно себе представить, как можно обойтись без бытовой техники, уличной иллюминации и многого другого. Порой необходимо одновременно вскипятить воду в электрочайнике, подогреть еду в микроволновой печи. При этом работают холодильник, стиральная машина, компьютер и пылесос. Некоторые приборы «крутят» счетчик очень быстро, другие медленно. Например, мощность чайника больше мощности лампы в единицу времени. Чтобы точно знать, во сколько раз чайник потребляет электрической энергии больше, чем лампочка, необходимо измерить мощность чайника и лампочки. Все бытовые приборы являются нагрузкой для домашней электрической сети. Общая мощность включенных приборов в сеть не должна превышать мощности, которая подается поставщиком, иначе электропроводка может не выдержать нагрузки и воспламенится от перегрева, что приведет к выходу из строя электрооборудования, короткому замыканию и пожару.

Помощник в решении этой проблемы ваттметр – прибор для измерения мощности электрического тока любой заданной цепи (или средней скорости потока электрической энергии) в ваттах. Конечно, мощность в цепи постоянного тока можно рассчитать простой формулой, умножив силу тока (A, Ампер) на напряжение (V, Вольт). Для этого достаточно наличия вольтметра и амперметра. В сети переменного тока используются ваттметры, показывающие потребляемую электроприборами мощность, а некоторые из них способны даже подсчитать количество энергии в киловатт-часах, израсходованной за определенное время.

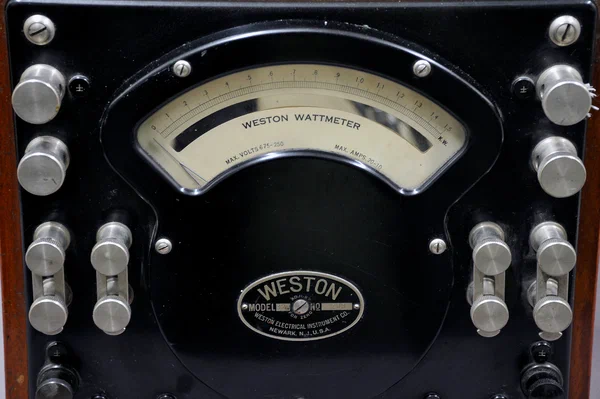

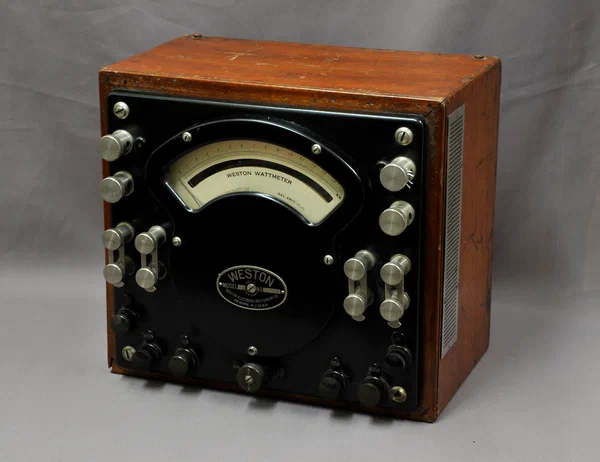

В собрании Нижнетагильского музея-заповедника хранится трехфазный ваттметр американской фирмы «Weston». Прибор расположен в деревянном корпусе, на передней стенке которого укреплена пластмассовая панель, четыре клеммы, шунты, кнопки, тумблер (вкл./выкл.) и фабричный знак WESTON MODEL 329 № 209. Две клеммы предназначены для сбора цепи электрического тока, другие две – для цепи напряжения. Шкала измерения градуирована до 15 kw. Здесь же информация о допустимых параметрах силы тока и напряжения: MAX. AMPS. 20-10; MAX. VOLTS 675 – 250.

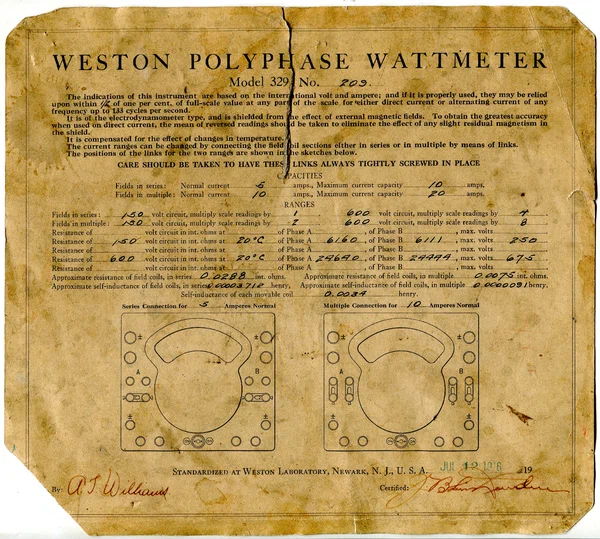

К данному измерительному прибору сохранился и технический паспорт, в котором значится год изготовления – 1916. Паспорт хранился в крышке, которая закрывала панель ваттметра, но в музей ваттметр поступил уже без нее. Прибор в 1975 году передал в коллекцию Георгий Константинович Кузьмин, сотрудником лаборатории автоматики НТМК.

Ваттметр использовался в лаборатории завода им. Куйбышева. С развитием в Нижнем Тагиле современного металлургического комбината производство на заводе постепенно прекращалось. В 1957 г. заводская лаборатория была закрыта, измерительные электрические приборы были перемещены в лабораторию НТМК, там наш ваттметр уже не использовался.

Людмила Викторовна Волженина, научный сотрудник Нижнетагильского музея-заповедника «Горнозаводской Урал»
